TT-TOKRON AH101
- 特徴
-
- 絶縁
メタアラミドの特徴
メタアラミドは直鎖状全芳香族ポリアミドであり、物理的・化学的性質に優れ、耐熱性、高い引張強度と絶縁性を有するスーパー繊維です。
TT-TOKRONは特種東海製紙が長年培った紙の製造技術を用いてメタアラミド繊維をシート化しています。
製品紹介
- 1920年代より絶縁紙を製造・製品化してきた特種東海製紙の経験を活かし、その技術を凝縮した高性能耐熱絶縁紙である。
- 高い引張強度、絶縁性能を持ち、難燃性、耐熱性に優れている。
- これまでの機能紙生産で培ってきた、徹底した品質管理体制での生産・管理・供給。
- クリーン度の高い紙を抄紙する製造マシンで生産する為、ゴミ、汚れが少ない。
- 寸法安定性が高く、成型後でも伸縮しにくい。
- ご要望に対する細やかな対応をいたします。
TT-TOKRON AH101 紙質データ表
| 特種東海製紙品(TT-TOKRON AH101) | 測定方法 | |||||||
|---|---|---|---|---|---|---|---|---|
| 2mil | 3mil | 5mil | 7mil | 10mil | ||||
| 坪量 | g/㎡ | 41 | 63 | 115 | 174 | 249 | ASTM D646 | |
| 厚さ | mm | 0.06 | 0.07 | 0.13 | 0.17 | 0.24 | ASTM D374 | |
| 密度 | g/㎤ | 0.75 | 0.87 | 0.92 | 1.01 | 1.03 | – | |
| 絶縁耐力 | kV/mm | 18 | 22 | 28 | 33 | 32 | ASTM D149 | |
| 引張強度 | T | N/cm | 43 | 65 | 148 | 271 | 336 | JIS P 8113 (100mm/min) |
| Y | 26 | 40 | 93 | 146 | 217 | |||
| 伸び | T | % | 6 | 9 | 12 | 19 | 19 | JIS P 8113 (100mm/min) |
| Y | 6 | 8 | 12 | 14 | 15 | |||
| エルメンドルフ 引裂強さ |
T | N | 0.6 | 1.0 | 1.9 | 2.6 | 5.0 | JIS P 8116 |
| Y | 0.8 | 1.8 | 3.0 | 4.5 | 7.2 | |||
| 端部 引裂強さ |
T | N | 8 | 12 | 23 | 40 | 57 | JIS C 2323-2 8.4 |
| Y | 6 | 8 | 16 | 24 | 41 | |||
※物性値は代表値であり、規格値を示すものではありません。
使用例

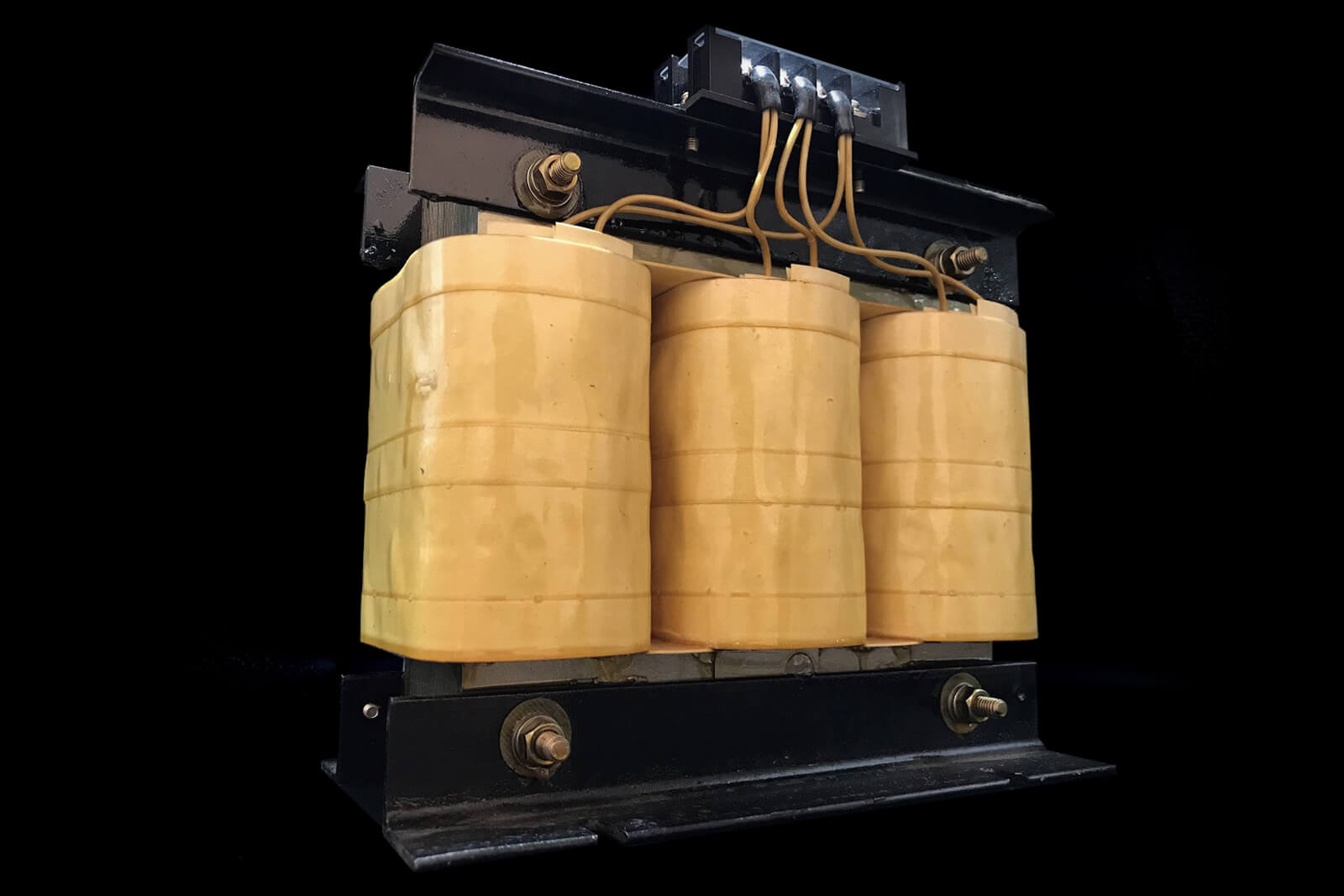

- 変圧器
- リアクトル
- モーター
- エレクトロニクスなど
UL認定状況
| 公称厚み （mm） |
UL94 Flame Class |
UL746B | UL746A | |||
|---|---|---|---|---|---|---|
| R.T.I.°C | ||||||
| 電気的性質 | 機械的特性 | HAI | HVTR | CTI | ||
| 0.051 | – | 220 | 220 | 3 | 2 | 3 |
| 0.076 | – | 220 | 220 | 3 | 2 | 3 |
| 0.120 | V-0 | 220 | 220 | 2 | 2 | 3 |
| 0.178 | V-0 | 220 | 220 | 2 | 2 | 3 |
| 0.254 | V-0 | 220 | 220 | 0 | 2 | 3 |
生産拠点・三島工場
特種東海製紙 三島工場では、必要な特性を厳密管理し、安心して使っていただける信頼の工業用紙を製品化しています。徹底した異物排除・防虫対策を実現したクリーン度の高い製品を生産しています。
これらの長所を活かし、これまで築き上げてきた独自の技術とノウハウにさらに磨きをかけ、より一層の差別化を図り、お客様のニーズにきめ細かくお応えして参ります。
